RPM1 (rodillo/volante)
Montaje del sensor

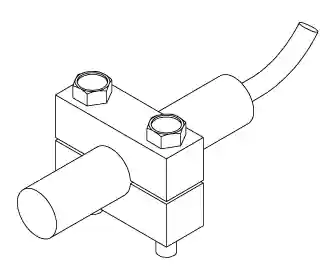

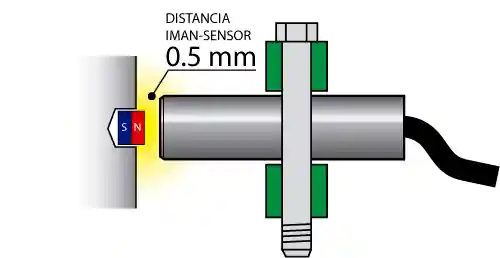

El sensor de RPM deberá montarse de forma rígida, sin ningun tipo de goma o amortiguación. Se recomienda utilizar una abrazadera metálica o plástica para fijarlo a una distancia de 0.5mm a 1mm de la cara activa del imán.
Instalación del imán
El imán deberá montarse sobre el volante o lateral del rodillo, preferentemente alejado del eje, aunque también funciona sobre el eje.
El sensor detecta un solo lado del imán. Pruebe con el sensor cuál es el lado correcto antes de pegar el imán definitivamente: una vez pegado es muy difícil de retirar.
ADVERTENCIA
No pegue el imán sin antes probarlo con el sensor. Vea TESTEO más abajo.
Una vez identificado el lado activo, montar el imán utilizando un adhesivo tipo epoxi de 2 componentes, con el lado activo orientado hacia el sensor. Se recomienda montar el imán en una perforación sobre el volante o rodillo.
En caso de que el montaje se realice sobre un material ferromagnético como el hierro o el acero, es recomendable que el imán no quede embutido en la perforación, sino que debería sobresalir aproximadamente 0.5mm. Esto es así para evitar que el hierro absorba las líneas de campo magnético, lo que causaria que el sensor deba montarse a una menor distancia del imán.
TESTEO
Puede utilizar la interface para testear el funcionamiento del sensor, identificar el lado activo del imán y verificar el correcto montaje.
- El software no debe estar abierto.
- Conecte el puerto USB de la interface Accudyno a la PC.
- Conecte también el sensor de rotación a la entrada RPM1.
- Acerque el sensor al imán. Verá que la luz roja del equipo cambia el estado de intermitente a encendido fijo.
- Al retirar el imán, la luz se apagará.
- Pruebe ambos lados del imán: solo uno de ellos activa el sensor. Ese es el lado que debe quedar orientado hacia el sensor al pegar el imán.
Pinout de la entrada RPM1
| Número | Función | Rango | Nº Señal en el Software |
|---|---|---|---|
| 1 | VCC | +5V para el sensor | |
| 2 | GND | 0V | |
| 3 | Señal | Entrada digital con pullup de 2K a VCC | 10 |
| 4 | N/C | Sin Conexión | - |
Pulsos por revolución: programable por software.
Especificaciones del Sensor Provisto
| Tipo | Sensor de Efecto Hall |
|---|---|
| Voltaje de Alimentación | 5V Nominal / 24V máx |
| Polaridad Magnética | Unipolar (activo con un solo polo del imán) |
| Tipo de Salida | Colector Abierto |
| Distancia de trabajo | Con iman de neodimio ~1 mm |
| Diámetro | 15.9 mm |
| Longitud | 80 mm |
| Largo del cable | 3.5 m |
| Imán | Neodimio de diámetro 5 o 6mm, espesor 2.5mm |
