Sensores de Temperatura
Los sensores de temperatura tipo NTC son muy comunes y baratos. Son los más usados en los motores de los vehículos por ser confiables y utilizar solo 2 cables.
Este tipo de sensor consiste en una resistencia eléctrica que varía su valor en ohms de acuerdo a la temperatura. Al ser de coeficiente negativo de tempeeratura (NTC = negative temperature coefficent) significa que los ohms disminiuyen a medida que aumenta la temperatura.
Generalmente se especifican por su resistencia a 25ºC. Por ejemplo, en motores automotrices se suele utilizar sensores de 1K (1000 ohms) a 25ºC. Pero también son comunes los sensores de 10K o 100K.
Conexión eléctrica
El sistema Accudyno posee una resistencia interna que ayuda en la medición de este tipo de sensor. Las entradas AIN2, AIN3 y AIN4 pueden ser utilizadas para la medición de sensores NTC de 1K.

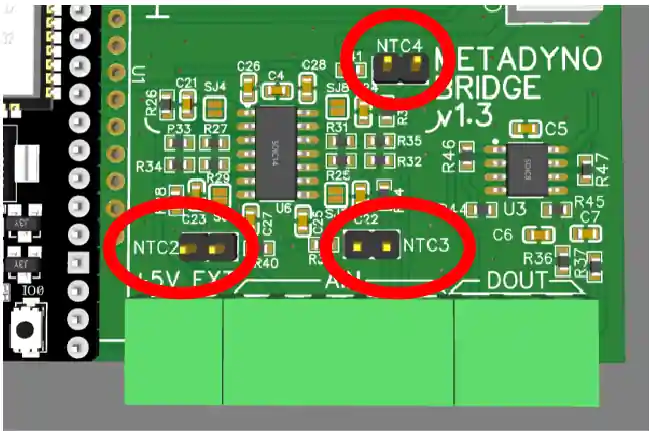

Para medir sensores NTC deberá colocarse el jumper en la plaqueta correspondiente a la entrada que se utilizará. Normalmente se entrega el equipo con un solo jumper montado en el Jumper NTC4 para medir temperaturas en AN4 y voltaje en el resto de las entradas. Así que si desea medir más de una temperatura, deberá puentear los jumpers NTC2, NTC3 o NTC4.
| Número | Función | Jumper | Nº Señal en el Software |
|---|---|---|---|
| 1 | AN1 | Reservado para AFR | 1 |
| 2 | AN2 | Jumper NTC2 | 2 |
| 3 | GND | 0V | |
| 4 | AN3 | Jumper NTC3 | 3 |
| 5 | AN4 | Jumper NTC4 | 4 |
Otros valores de resistencia
En caso de que desee utilizar un NTC que no sea de 1K, deberá trabajar en modo voltaje, sin aplicar el jumper, y colocar una resistencia del mismo valor que el sensor entre +5V y la entrada correspondiente. Por ejemplo para utilizar un sensor NTC de 100K conecte un resistor de 100K de 1% de precisión. Además deberá tener en cuenta que la tabla interna del software posiblemente deba ser adaptada a su tipo de sensor para tener una mayor precisión.

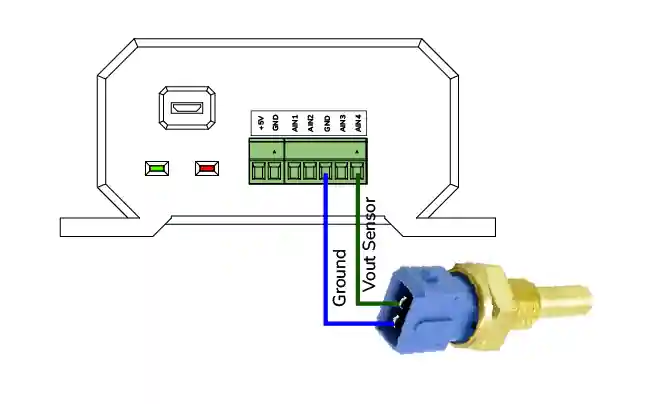

Ejemplo: conexión de sensor de Temperatura tipo NTC en AIN4
Un sensor típico es el MD-24757 que es un reemplazo de sensor Bosch o Magnetti Marelli utilizado en varias marcas (GM/Opel, Alfa Romeo, Fiat, Lancia/Renault, Volkswagen, Ford)
Calibración
Las entradas AIN con sensores de temperatura NTC pueden configurarse y calibrarse en el software para adaptar a la escala no lineal de este tipo de sensores.
