Innovate LC-1
| Marca | Innovate Motorsports |
|---|---|
| Modelo | LC-1 |
| Tipo de Salida | Modo común (masa de señal y alimentación en común) |
| Tipo de Sensor | Bosch LSU 4.2 |
| Fusible | 5A |
Controlador de Wideband con display. Puede conectarse a 12V de batería o a una fuente de alimentación de 12V/5A.
La instalación típica es una instalación fija en el caño de escape, unos centímetros después de la unión del múltiple. En los bancos de potencia puede utilizarse mediante un adaptador a la salida del caño de escape como se explica aquí.
IMPORTANTE
Lea las instrucciones del fabricante y siga las recomendaciones de posición, montaje, fusible.
Conexión a Accudyno
Unir las masas

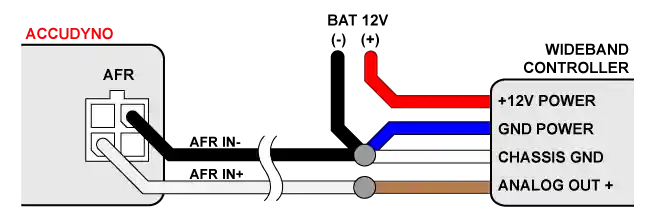

Los controladores de sonda lambda con salida analógica diferencial poseen una salida negativa diferente del negativo de batería. Para que funcionen bien con Accudyno, deben unirse todas las masas en un punto común, como indica la figura, ya que Accudyno posee entrada en modo común, no diferencial.
| Cable/Color | Función | Gyra/Forza |
|---|---|---|
| Rojo | Alimentación Positivo (+) | Batería(+) |
| Blanco | Negativo Chassis (-) | Batería(-) |
| Marrón | Salida Analógica (+) | AIN1 |
| Azul | Negativo Común (-) | GND y Batería(-) |
| Cable/Color | Función | GO/PRO |
|---|---|---|
| Rojo | Alimentación Positivo (+) | Batería(+) |
| Blanco | Negativo Chassis (-) | Batería(-) |
| Marrón | Salida Analógica (+) | Accudyno IN+ (AFR Pin 3) |
| Azul | Negativo Común (-) | Accudyno IN- (AFR Pin 2) y Batería(-) |
Calibración
| Voltaje | Lambda | AFR (Gasolina) |
|---|---|---|
| 0 V | 0.5 | 7.35 |
| 5 V | 1.52 | 22.39 |
