Gráficos

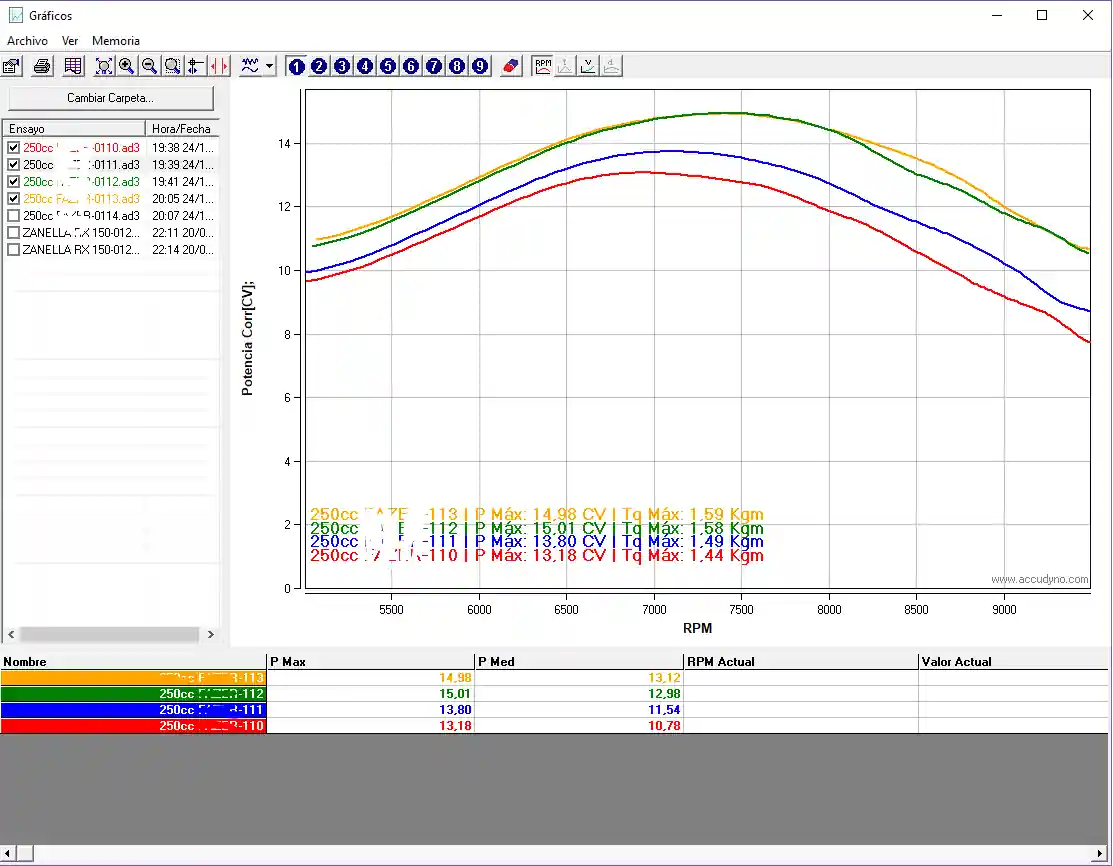

En la pantalla Gráficos podrás ver las curvas de Potencia Corregida, Torque corregido y cualquier otra variable medida por el sistema, como sonda lambda, o temperaturas.

Para seleccionar los canales a visualizar, selecciona primero un numero del 1 al 9 en los botones superiores y continuación configura esa posición haciendo doble click sobre el gráfico o presionando el botón de opciones.

Allí podrás elegir qué canales visualizar.

CANALES

Para diferenciar canales de una misma tirada, selecciona un grosor de línea diferente por cada canal. Tener en cuenta que todos los canales se ven del mismo color ya que los colores se asignan automáticamente para poder comparar ensayos. Así podrás elegir por ejemplo un grosor 3 para la potencia corregida y un grosor 1 para el torque corregido.

En la barra de botones puedes seleccionar el grado de filtrado de las curvas para suavizarlas más o menos para ver detalles más finos.

Para comparar ensayos primero haga click en el boton Cambiar Carpeta para seleccionar la carpeta quer contiene los archivos de tirada para comparar. Luego marque las tiradas que desea comparar. En la parte inferior podrá ver un resúmen de potencias medias y máximas. Esta parte está en desarrollo y se van a incorporar neuvas funciones próximamente.

VALORES CORREGIDOS

Es importante trabajar siempre con los valores corregidos climáticamente. Estos tienen aplicado el factor de corrección climático, lo que ayuda a compensar las variaciones de potencia con el cambio del clima.
