Entradas Auxiliares PRO
Entradas auxiliares 2, 3, 4, 5 y 6
Entradas auxiliares que es posible conectar a las entradas analógicas de Accudyno. Además pueden usarse para dar entradas especiales digitales como otras entradas de celda de carga o entradas de termocuplas.
SIN CONEXION
Los pines del conector no se encuentran conectados. Para utilizar alguno de los canales auxiliares necesitará un módulo de acondicionamiento de señales o podrá realizar las conexiones internamente usted mismo, con las especificaciones indicadas aquí.
| Número | Función | Rango |
|---|---|---|
| 1 | VCC | +5V para el sensor |
| 2 | GND | 0V |
| 3 | Señal | 0..5V |
| 4 | Otro | Otra función |
Tipo de Ficha
El sistema Accudyno utiliza fichas del tipo Molex Mini-fit de paso 4.2mm de 2x2 (4 pines en 2 filas).
Este es el pinout de los módulos vendidos por Accudyno. En el caso del módulo de Termocupla o el módulo de Torque secundario, son módulos digitales que se deben programar en el firmware de la interface Accudyno.
En el caso de los módulos de Presión y NTC, se provee aquí el circuito interno y pueden ser fácilmente implementables por el propio usuario.
| Nombre | PIN 1 | PIN 2 | PIN 3 | PIN 4 |
|---|---|---|---|---|
| Módulo Presión | +5V | GND | Señal | N/C |
| Módulo NTC | N/C | NTC 1 | NTC 2 | N/C |
| Módulo Termocupla | N/C | N/C | TC(+) | TC(-) |
| Recomendación | +5V | GND | Señal | N/C |
Conexión de las entradas en la plaqueta
Este es el orden de las entradas auxiliares, junto a la etiqueta del puerto de conexión interno en la plaqueta. También se indica el nro de canal de calibración correspondiente en el software. En el software se deberá asignar a esa señal la configuración y se calibrará en ese número de señal.
| Número AUX | En Plaqueta | Nº Señal en Software |
|---|---|---|
| AUX2 | P7 | 6 |
| AUX3 | P9 | 7 |
| AUX4 | P11 | 8 |
| AUX5 | P13 | 21 |
| AUX6 | P14 | 22 |
Entrada analógica 0 a 5V

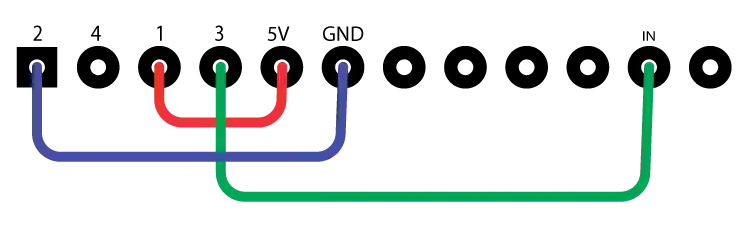

La conexión de sensores analógicos como sensores de presión se puede realizar soldando solamente 3 puentes internamente.
| Número | Función | Rango |
|---|---|---|
| 1 | VCC | +5V para el sensor |
| 2 | GND | 0V |
| 3 | Señal | 0..5V |
| 4 | N/C | Sin Conexión |
Entrada analógica NTC o PTC (resistencia variable)

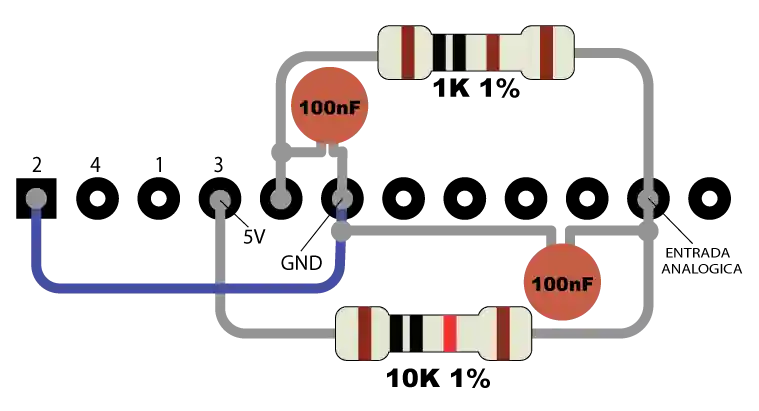

La conexión de sensores analógicos de resistencia variable se debe realizar con un pullup. El valor de ese pullup dependerá de la resistencia del sensor.
Aquí se provee el circuito con los valores adaptados a sensores NTC automotrices típicos, que poseen una resistencia de 2.7K a 25ºC.
| Número | Función | Rango |
|---|---|---|
| 1 | VCC | +5V para el sensor |
| 2 | GND | 0V |
| 3 | Señal | 0..5V |
| 4 | N/C | Sin Conexión |
