Pinout Accudyno PRO

Tipo de Ficha

El sistema Accudyno utiliza fichas del tipo Molex Mini-fit de paso 4.2mm de 2x2 (4 pines en 2 filas) y de 2x4 (8 pines en 2 filas).

Conectores 2x2

Nombre Función PIN 1 PIN 2 PIN 3 PIN 4
RPM1 RPM Rolo/dinamómetro +5V GND Señal GND
RPM2 RPM Motor/Rolo AWD +5V GND Señal GND
AUX1 Celda de Carga EXC(+) EXC(-) Señal(+) Señal(-)
SW Pulsador SW1 N/C N/C GND
AFR Sonda Lambda +5V GND Señal AFR N/C

Conector de entradas auxiliares 2/3/4/5/6

Entradas con conexión interna. Ver más info...

Conector de entradas auxiliares 7/8/9

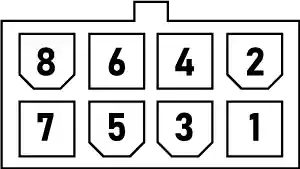

Conectores 2x4

Número Función Rango Nº Señal (Soft)
1 AUX7 IN 0..5V 1
2 GND 0V
3 AUX8 IN 0..5V 2
2 N/C Sin conexión
5 AUX9 IN 0..5V 3
6 N/C Sin conexión
7 N/C Sin conexión
8 VCC +5V
